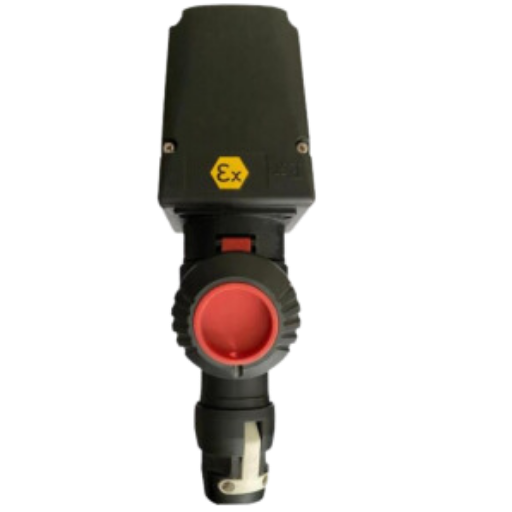

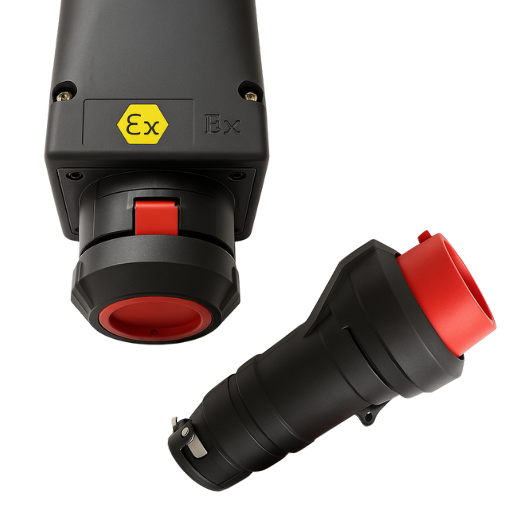

e Type Zone 1 Trifaze Fiş-Priz Grupları - Polikarbon Fiş-Priz
e Type Zone 1 Trifaze Fiş-Prizler, patlayıcı gaz ve toz bulunan Zone 1 sahalarda, yüksek güç gerektiren mobil veya taşınabilir üç fazlı (trifaze) ekipmanlara (büyük pompalar, mikserler, ağır sanayi makineleri) güvenli enerji temini sağlamak için özel olarak tasarlanmıştır. Yüksek dayanımlı, anti-statik polikarbon gövdesi ve “e Type” (artırılmış güvenlik) yapısı, entegre kilitli anahtar (switch-disconnector) mekanizmasıyla birleşerek kıvılcım riskini ortadan kaldırır. Bu üstün güvenlik sistemi, enerji bağlantısını sadece fiş tam olarak yuvasındayken ve anahtar “ON” konumundayken sağlar; yüksek akım altında anahtar “OFF” konumuna getirilmeden fişin çekilmesine asla izin vermez. ATEX sertifikasyonuna tam uyumlu olarak üretilen bu yerli üretim polikarbon fiş-prizler, özellikle korozyon riskinin yüksek olduğu kimya tesisleri, petrol sahaları ve ağır sanayi uygulamalarında güvenle kullanılır.
Yüksek mukavemetli polikarbon dış yapı, UV ışınlarına, agresif kimyasallara ve ağır mekanik darbelere karşı üstün dayanıklılık göstererek en zorlu saha koşullarında bile performansını korur. Geniş bir çalışma sıcaklığı aralığında kararlı bir şekilde görev yaparak, yüksek akım taşıyan trifaze sistemler için her türlü iklim koşulunda güvenilir bir bağlantı çözümü sunar. Ergonomik tasarımı, (4 veya 5 pinli) trifaze fişlerin kolayca kavranmasını ve kilitli anahtarın (switch) güvenle çevrilmesini sağlar. IP66 yüksek sızdırılmazlık sınıfı, (priz kapağı kapalıyken ve fiş takılıyken) kritik bağlantı noktalarını toza, neme ve su jetlerine karşı tam koruma altına alır. Korozyona karşı tam dirençli olması, paslanma sorununu tamamen ortadan kaldırarak uzun yıllar boyunca bakım gerektirmeyen, güvenilir bir kullanım ömrü sunar. Bu sayede, işletmelerin bakım ve değişim maliyetlerini minimize ederek uzun vadede üstün bir ekonomik avantaj sağlar.
Dünyaex olarak, tüm e Type Trifaze Fiş-Priz setlerimizi en yüksek uluslararası güvenlik standartlarına (EN 60079-7) göre %100 yerli üretim imkanlarıyla imal ediyor ve titizlikle test ediyoruz. Korozyona karşı tam dayanıklı polikarbon malzemesi ve yüksek akımı güvenle kesen kilitli (switch’li) tasarımı ile hem personel güvenliği hem de uzun vadeli maliyet avantajı sunarak işletmelerin kesintisiz çalışmasına katkı sağlıyoruz. Ağır sanayinin mobil ve yüksek güçlü ekipmanlarının tehlikeli sahalarda güvenle çalıştırılması için geliştirilen bu fiş-prizler, en zorlu kimyasal ortamlarda bile maksimum performans sağlamak üzere tasarlanmıştır. Dünyaex olarak, exproof trifaze enerji çözümlerinde kalite, güvenlik ve yerli üretim gücünü bir arada sunuyoruz.
Sertifikalar ve Koruma Sınıfları
Sipariş verirken herhangi bir karışıklık ve gecikme yaşanmaması açısından Dünyaex olarak, ürünlerimizin her biri için belirlediğimiz özel ürün kodları, sizin için en uygun çözümü hızlıca bulmanızı sağlar.
Genel Ürün Kodu - POLFSQ-3, POLFSQ-4
*Modeller Amper ve Pin sayısına göre belirlenmektedir.
*Ürünlerin tamamında kendinden çift emniyet sistemi mevcuttur 0-1 konumlu anahtar görevi görmektedir.
* Sipariş aşamasında ürün kodunun belirtilmesi gereklidir.
ATEX Direktifi, patlayıcı atmosferlerin oluşabileceği ortamlarda kullanılan ekipman ve koruyucu sistemler için Avrupa Birliği tarafından belirlenen bir güvenlik standardıdır. Bu direktif, yanıcı gazlar, buharlar, tozlar veya sislerle çalışan tesislerde güvenliği sağlamak amacıyla ekipmanların uygun tasarım, üretim ve kullanımını düzenler.
II 2G Ex eb IIB T6 Gb
II 2D Ex tb IIIC T(95°C) Db ,IP66
Exproof ürünlerde ortam sıcaklığı, ekipmanın güvenli bir şekilde çalışabileceği minimum ve maksimum sıcaklık aralığını ifade eder.
-20°C < ta < + 50°C
Zone ortamlar, patlayıcı gazlar veya tozların bulunma olasılığına göre sınıflandırılan tehlikeli alanlardır. Gaz ortamlarında, Zone 0 sürekli veya uzun süreli patlayıcı atmosferin bulunduğu alanları ifade ederken, Zone 1 bu atmosferin normal çalışma sırasında zaman zaman oluşabileceği yerlerdir. Zone 2 ise patlayıcı atmosferin normalde bulunmadığı ancak kısa süreliğine oluşabileceği alanları kapsar. Toz ortamlarında ise Zone 20, sürekli veya uzun süre patlayıcı tozların mevcut olduğu alanları tanımlar. Zone 21, tozların normal çalışma sırasında zaman zaman bulunabileceği, Zone 22 ise bu tozların nadiren ve kısa süreli olarak görülebileceği alanlardır. Zone sınıflandırması, güvenlik önlemleri ve ekipman seçimi açısından kritik bir rol oynar ve patlama riskini minimize etmek için kullanılır.
Ürün Koruma Bölgeleri : Zone 1&21-2&22
Teknik Veriler
| Malzeme: | Polikarbon Gövde |
| IP Sınıfı: | IP66 |
| Uygun Çalışma Ortam Sıcaklığı: | -20°C < ta < + 50°C |
| Kullanım Alanları: | Petrol Rafinerileri, Kimya ve Petrokimya Tesisleri, Kazan Daireleri vb. |
| Etiketleme: | II 2G Ex eb IIB T6 Gb |
| Sızdırmazlık Contası: | Yüksek Sıcaklık ve Dayanıma sahip O-ring – Silikon Kablo |
| Kablo Rakor Girişleri: | 1/2″ kablo rakoru girişi |
| Bağlantı Yöntemi: | Dişli Kapak Altında Klemens |
| Ürün Seçeneği: | Trifaze 5 PIN 16A/32A |
| Ürün çift koruma özelliğine sahip olup 0-1 konumlu anahtar işlevi görmektedir | |
| Boya: | Plastik enjeksiyon boya |
| Uygun Çalışma Voltaj Aralığı: | 220 Vac / 400 Vac |
| Frekans Aralığı: | 50-60 Hz |
| Özellik: |
|

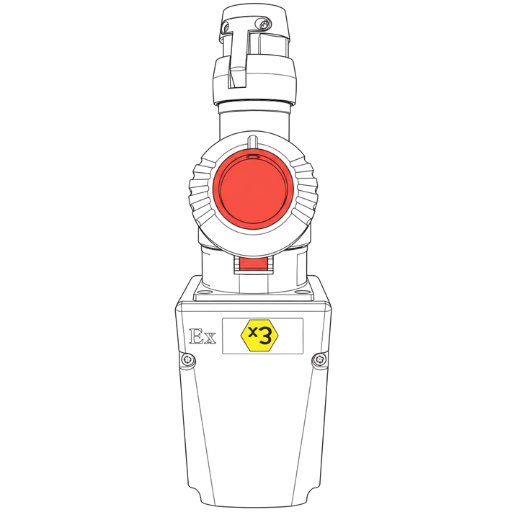

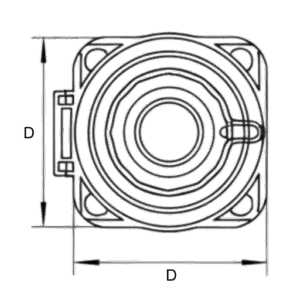

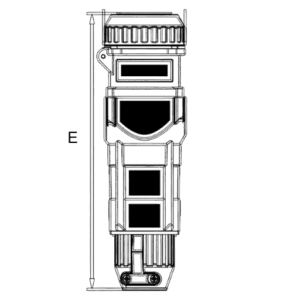

Teknik Çizimler ve Ölçülendirme
| Ürün Adı | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Anma Akımı |
|---|---|---|---|---|---|---|
| POLFSQ-3 TRİFAZE | 140 | 170 | 240 | 85 | 185 | 5x16A |
| POLFSQ-4 TRİFAZE | 140 | 170 | 240 | 85 | 185 | 5x32A |
E Type Fiş-Priz Grupları için Önemli Notlar
E Type POLFSQ SERİSİ MONOFAZE Fiş-Priz Gruplarına opsiyonel olarak rakor eklenebilmektedir.
*** Siparişte bunların belirtilmesi ürünün siz değerli müşterilerimize eksiksiz ve zamanında ulaşma sürecini daha da hızlandıracaktır.
POLFSQ SERİSİ MONOFAZE FİŞ-PRİZ gruplarında herhangi bir ekstra değişiklik için bilgi verilmediği takdirde Kablo Giriş-Çıkış deliği (Rakor ve/veya Kör Tapa kullanılacak şekilde) açılmayacaktır. Ölçü verilmediğinde standart olarak 1/2″ olarak hazırlanmaktadır.
Kullanım Kılavuzu ve Garanti Kapsamları
Kullanım Kılavuzu ve Garanti Belgesi indirmek için tıklayınız…
Kullanım Kılavuzu ve Garanti Belgesi
İndirilebilir Ürün Dosyaları
E Type POLİKARBON FİŞ-PRİZ GRUPLARI hakkında tüm verilere ulaşmak ve datasheet dosyasını indirmek için aşağıda bulunan linke tıklayınız…
POLFSQ DATASHEET
POLFSQ Serisi Polikarbon Exproof Fiş-Priz Gruplarının atex sertifikasına ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
ÜRÜN ATEX SERTİFİKASI
Exproof Tüm Ürünlerimizin Özellikleri ve Teknik Dosyalarını barındıran kataloğumuza ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
