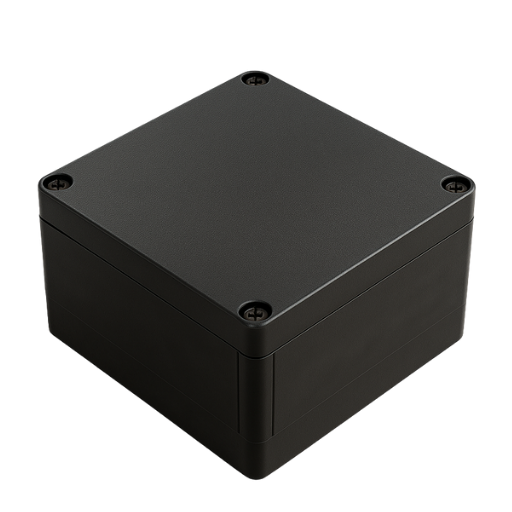

e Type Zone 1 Dağıtım Panosu - Polikarbon Terminal Panoları
e Type Zone 1 Dağıtım Panoları, potansiyel olarak patlayıcı atmosferlere sahip Zone 1 alanlarında elektrik enerjisinin güvenli dağıtımı ve bağlantıların korunması için özel olarak tasarlanmıştır. Yüksek dayanımlı polikarbon gövdesi ve “e Type” (artırılmış güvenlik) yapısı sayesinde, kıvılcım veya aşırı ısınma oluşturma riskini ortadan kaldırarak maksimum güvenlik sunar. Bu panolar, içlerine monte edilen exproof klemensler ve bileşenler için güvenilir bir muhafaza sağlayarak sistemin kesintisiz çalışmasını garanti eder ve geleneksel metal panolara kıyasla korozyona karşı tam direnç gösterir. ATEX direktiflerine tam uyumlu olarak üretilen bu yerli üretim dağıtım panoları, kimya tesisleri, petrol ve gaz sahaları, madenler ve yüksek riskli endüstriyel proses alanlarında güvenle kullanılabilir.
Yüksek mukavemetli polikarbon dış yapısı, UV ışınlarına, kimyasallara ve ağır darbelere karşı üstün dayanıklılık göstererek en zorlu saha koşullarında bile performansını korur. Geniş bir çalışma sıcaklığı aralığında kararlı bir şekilde görev yaparak, her türlü iklim koşulunda güvenilir bir bağlantı çözümü sunar. Özel tasarlanmış silikon contalı kapak yapısı sayesinde IP66 koruma sınıfını yakalayarak toz ve su girişini tamamen engeller. Ayrıca, montaj ve iç donanım yerleşimini kolaylaştıran modüler ve hafif tasarımı sayesinde, dar alanlarda bile hızlı kurulum imkanı tanır. İçerisindeki terminal bağlantı noktaları, artırılmış güvenlik standardına uygun olarak güvenli bir şekilde yalıtılmıştır. Polikarbon malzemenin doğal korozyon direnci, paslanma sorununu tamamen ortadan kaldırarak uzun süreli kullanımda bile performans kaybını engeller. Bu sayede, işletmelerin bakım ve değişim maliyetlerini minimize ederek uzun vadede üstün bir ekonomik avantaj sağlar.

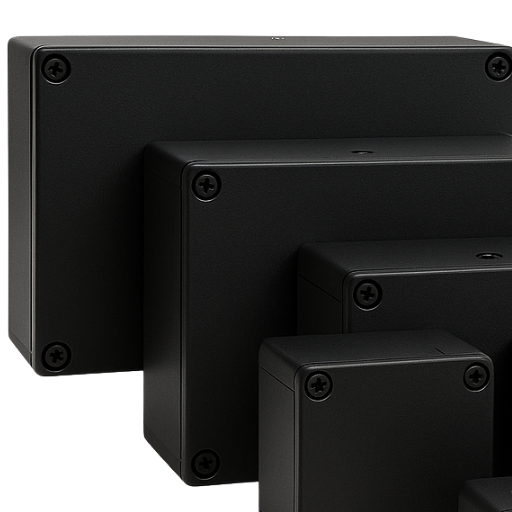

Dünyaex olarak, e Type Zone 1 Dağıtım Panolarımızı en yüksek uluslararası güvenlik standartlarına göre %100 yerli üretim imkanlarıyla üretiyor ve titizlikle test ediyoruz. Dayanıklı polikarbon malzemesi ve üstün sızdırmazlık yapısı ile hem sistem güvenliği hem de uzun vadeli maliyet avantajı sunarak tesislerin kesintisiz ve güvenli çalışmasına katkı sağlıyoruz. 4 farklı boyut seçeneğiyle her türlü dağıtım ihtiyacına uygun olan bu panolar, en zorlu koşullarda bile elektrik bağlantılarını korumak üzere geliştirilmiştir. Dünyaex olarak, exproof bağlantı ve dağıtım çözümlerinde kalite, güvenlik ve yerli üretim gücünü bir arada sunuyoruz.
Sertifikalar ve Koruma Sınıfları
Sipariş verirken herhangi bir karışıklık ve gecikme yaşanmaması açısından Dünyaex olarak, ürünlerimizin her biri için belirlediğimiz özel ürün kodları, sizin için en uygun çözümü hızlıca bulmanızı sağlar.
Genel Ürün Kodu - POLEJB
Ürün boy seçeneklerine göre
POLEJB-1, POLEJB-2, POLEJB-3, POLEJB-4 olarak ayrılmaktadır.
* Sipariş aşamasında ürün kodunun belirtilmesi gereklidir.
* Sipariş aşamasında istenen özelliklerin belirtilmesi önem taşımaktadır.
ATEX Direktifi, patlayıcı atmosferlerin oluşabileceği ortamlarda kullanılan ekipman ve koruyucu sistemler için Avrupa Birliği tarafından belirlenen bir güvenlik standardıdır. Bu direktif, yanıcı gazlar, buharlar, tozlar veya sislerle çalışan tesislerde güvenliği sağlamak amacıyla ekipmanların uygun tasarım, üretim ve kullanımını düzenler.
II 2G Ex eb IIB T6 Gb
II 2D Ex tb IIIC T(85°C) Db ,IP66
Exproof ürünlerde ortam sıcaklığı, ekipmanın güvenli bir şekilde çalışabileceği minimum ve maksimum sıcaklık aralığını ifade eder.
-20°C < ta < + 50°C
Zone ortamlar, patlayıcı gazlar veya tozların bulunma olasılığına göre sınıflandırılan tehlikeli alanlardır. Gaz ortamlarında, Zone 0 sürekli veya uzun süreli patlayıcı atmosferin bulunduğu alanları ifade ederken, Zone 1 bu atmosferin normal çalışma sırasında zaman zaman oluşabileceği yerlerdir. Zone 2 ise patlayıcı atmosferin normalde bulunmadığı ancak kısa süreliğine oluşabileceği alanları kapsar. Toz ortamlarında ise Zone 20, sürekli veya uzun süre patlayıcı tozların mevcut olduğu alanları tanımlar. Zone 21, tozların normal çalışma sırasında zaman zaman bulunabileceği, Zone 22 ise bu tozların nadiren ve kısa süreli olarak görülebileceği alanlardır. Zone sınıflandırması, güvenlik önlemleri ve ekipman seçimi açısından kritik bir rol oynar ve patlama riskini minimize etmek için kullanılır.
Ürün Koruma Bölgeleri : Zone 1&21-2&22
Teknik Veriler
| Malzeme: | Polikarbon Gövde |
| IP Sınıfı: | IP66 |
| Uygun Çalışma Ortam Sıcaklığı: | -20°C < ta < + 50°C |
| Kullanım Alanları: | Petrol Rafinerileri, Kimya ve Petrokimya Tesisleri, Kazan Daireleri vb. |
| Etiketleme: |
II 2G Ex eb IIB T6 Gb |
| Sızdırmazlık Contası: |
Yüksek Sıcaklık ve Dayanıma sahip O-ring – Silikon Kablo |
| Kablo Rakor Girişleri: | 1/2″ kablo rakoru girişi |
| Bağlantı Yöntemi: | Dişli Kapak Altında Klemens |
| Ürün İçeriği : | Ürün içinde ray klemens ve klemens dahildir |
| 1 adet Rakor kutu içeriğinde mevcuttur, diğer ek istekleri opsiyonel olarak belirtiniz | |
| Boya: | Plastik enjeksiyon boya |
| Uygun Çalışma Voltaj Aralığı: | 220 Vac / 400 Vac |
| Frekans Aralığı: | 50-60 Hz |
| Özellik: |
|

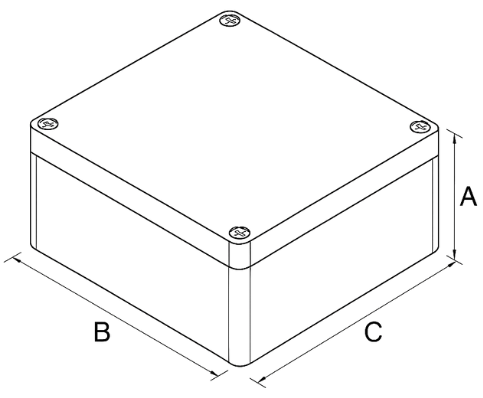

Teknik Çizimler ve Ölçülendirme
| Ürün Adı | A [mm] | B [mm] | C [mm] |
|---|---|---|---|
| POLEJB-1 | 120 | 330 | 225 |
| POLEJB-2 | 190 | 400 | 300 |
| POLEJB-3 | 280 | 620 | 520 |
| POLEJB-4 | 280 | 720 | 420 |
E Type Polejb Serisi Dağıtım Panoları için Önemli Notlar
E Type POLEJB SERİSİ Dağıtım Panolarına opsiyonel olarak rakor eklenebilmektedir.
*** Siparişte bunların belirtilmesi ürünün siz değerli müşterilerimize eksiksiz ve zamanında ulaşma sürecini daha da hızlandıracaktır.
POLEJB SERİSİ Dağıtım Panolarına herhangi bir ekstra değişiklik için bilgi verilmediği takdirde Kablo Giriş-Çıkış deliği (Rakor ve/veya Kör Tapa kullanılacak şekilde) açılmayacaktır. Ölçü verilmediğinde standart olarak 1/2″ olarak hazırlanmaktadır.
Kullanım Kılavuzu ve Garanti Kapsamları
Kullanım Kılavuzu ve Garanti Belgesi indirmek için tıklayınız…
Kullanım Kılavuzu ve Garanti Belgesi
İndirilebilir Ürün Dosyaları
E Type POLEJB Dağıtım Panoları hakkında tüm verilere ulaşmak ve datasheet dosyasını indirmek için aşağıda bulunan linke tıklayınız…
POLEJB DATASHEET
POLEJB Serisi Exproof Pano Gruplarının atex sertifikasına ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
ÜRÜN ATEX SERTİFİKASI
Exproof Tüm Ürünlerimizin Özellikleri ve Teknik Dosyalarını barındıran kataloğumuza ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
