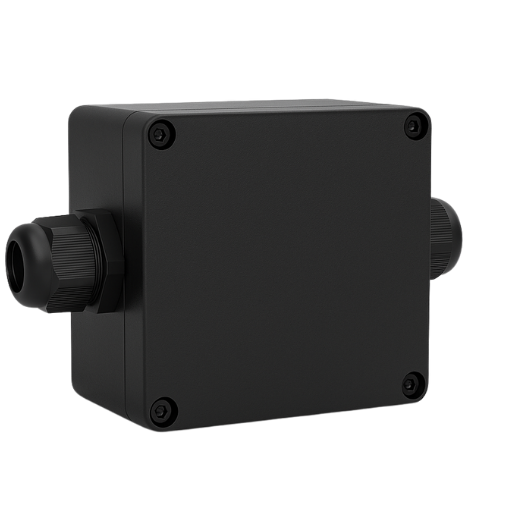

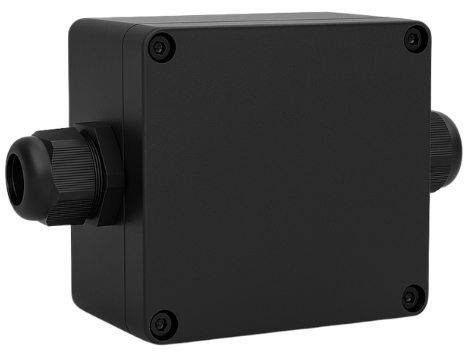

e Type Zone 1 Klemens Kutusu - Polikarbon Terminal Panoları
e Type Zone 1 Dağıtım Klemens Kutuları, patlayıcı gaz ve toz riski taşıyan Zone 1 sahalarında güvenli elektriksel bağlantı (terminasyon) sağlamak amacıyla özel olarak tasarlanmıştır. Darbeye yüksek dayanımlı polikarbon gövdesi ve “e Type” (artırılmış güvenlik) sertifikasyonu sayesinde, tehlikeli alanlarda kıvılcım veya ark oluşumu risklerini minimize ederek sistem bütünlüğünü korur. Bu kutular, fabrika montajlı exproof klemensler ve bu klemenslerin takıldığı montaj rayı ile birlikte komple bir set olarak sunularak, sahada hızlı ve güvenilir bir bağlantı noktası oluşturur. ATEX sertifikasyonuna uygun bu yerli üretim klemens kutuları, rafineriler, kimya endüstrisi, dolum tesisleri ve benzeri yüksek riskli ortamlarda güvenle tercih edilmektedir.

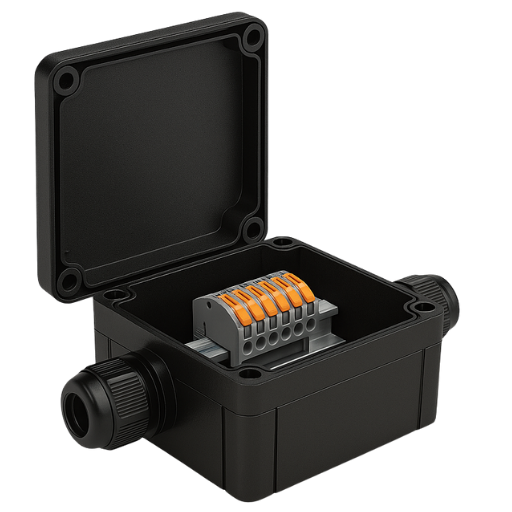

Üstün kaliteli polikarbon malzeme, ağır endüstriyel koşullara, UV ışınlarına ve birçok aşındırıcı kimyasala karşı tam direnç göstererek en zorlu çalışma ortamlarında bile uzun ömürlü performans sunar. Özel silikon conta ile donatılmış kapak yapısı, IP66 sızdırmazlık standardını karşılayarak içerideki hassas klemens bağlantılarını toza ve neme karşı tam koruma altına alır. Kutu, bir adet exproof kablo rakoru ve bir adet kör tapa ile birlikte sunulur; bu da sahada ek malzeme ihtiyacını ortadan kaldırarak montaj sürecini ciddi anlamda hızlandırır. Kompakt ve tek boy gövde tasarımı, makine üstü veya dar alan uygulamaları için ideal bir çözüm sunar. Paslanmaya ve korozyona karşı tam dayanıklılığı, uzun yıllar bakım gerektirmeyen bir kullanım ömrü sunarak işletme maliyetlerini düşürür.
Dünyaex olarak, tüm e Type Dağıtım Klemens Kutularımızı uluslararası güvenlik normlarına ve ATEX direktiflerine bağlı kalarak %100 yerli üretim kapasitemizle imal ediyor ve sıkı kalite kontrol testlerinden geçiriyoruz. Montaja hazır komple bir çözüm sunan bu ürün, hem kurulum kolaylığı hem de zorlu şartlarda maksimum operasyonel güvenlik sağlar. Sahada ihtiyaç duyulan tüm bileşenleri (rakor, kör tapa, klemens, ray) tek bir pakette sunan bu kutular, projelerinizde size zaman ve maliyet avantajı sağlamak için geliştirilmiştir. Dünyaex güvencesiyle, tehlikeli alanlardaki bağlantı ihtiyaçlarınız için yerli, kaliteli ve eksiksiz bir çözüm sunuyoruz.
Sertifikalar ve Koruma Sınıfları
Sipariş verirken herhangi bir karışıklık ve gecikme yaşanmaması açısından Dünyaex olarak, ürünlerimizin her biri için belirlediğimiz özel ürün kodları, sizin için en uygun çözümü hızlıca bulmanızı sağlar.
Genel Ürün Kodu - KLEMENS-1
* Sipariş aşamasında ürün kodunun belirtilmesi gereklidir.
* Sipariş aşamasında istenen özelliklerin belirtilmesi önem taşımaktadır.
ATEX Direktifi, patlayıcı atmosferlerin oluşabileceği ortamlarda kullanılan ekipman ve koruyucu sistemler için Avrupa Birliği tarafından belirlenen bir güvenlik standardıdır. Bu direktif, yanıcı gazlar, buharlar, tozlar veya sislerle çalışan tesislerde güvenliği sağlamak amacıyla ekipmanların uygun tasarım, üretim ve kullanımını düzenler.
II 2G Ex eb IIB T6 Gb
II 2D Ex tb IIIC T(85°C) Db ,IP66
Exproof ürünlerde ortam sıcaklığı, ekipmanın güvenli bir şekilde çalışabileceği minimum ve maksimum sıcaklık aralığını ifade eder.
-20°C < ta < + 50°C
Zone ortamlar, patlayıcı gazlar veya tozların bulunma olasılığına göre sınıflandırılan tehlikeli alanlardır. Gaz ortamlarında, Zone 0 sürekli veya uzun süreli patlayıcı atmosferin bulunduğu alanları ifade ederken, Zone 1 bu atmosferin normal çalışma sırasında zaman zaman oluşabileceği yerlerdir. Zone 2 ise patlayıcı atmosferin normalde bulunmadığı ancak kısa süreliğine oluşabileceği alanları kapsar. Toz ortamlarında ise Zone 20, sürekli veya uzun süre patlayıcı tozların mevcut olduğu alanları tanımlar. Zone 21, tozların normal çalışma sırasında zaman zaman bulunabileceği, Zone 22 ise bu tozların nadiren ve kısa süreli olarak görülebileceği alanlardır. Zone sınıflandırması, güvenlik önlemleri ve ekipman seçimi açısından kritik bir rol oynar ve patlama riskini minimize etmek için kullanılır.
Ürün Koruma Bölgeleri : Zone 1&21-2&22
Teknik Veriler
| Malzeme: | Polikarbon Gövde |
| IP Sınıfı: | IP66 |
| Uygun Çalışma Ortam Sıcaklığı: | -20°C < ta < + 50°C |
| Kullanım Alanları: | Petrol Rafinerileri, Kimya ve Petrokimya Tesisleri, Kazan Daireleri vb. |
| Etiketleme: | II 2G Ex eb IIB T6 Gb |
| Sızdırmazlık Contası: | Yüksek Sıcaklık ve Dayanıma sahip O-ring – Silikon Kablo |
| Kablo Rakor Girişleri: | 1/2″ kablo rakoru girişi |
| Bağlantı Yöntemi: | Dişli Kapak Altında Klemens |
| Ürün İçeriği : | Ürün içinde ray klemens ve klemens dahildir |
| 1 adet Rakor VE 1 adet kör tapa kutu içeriğinde mevcuttur, diğer ek istekleri opsiyonel olarak belirtiniz | |
| Boya: | Plastik enjeksiyon boya |
| Uygun Çalışma Voltaj Aralığı: | 220 Vac / 400 Vac |
| Frekans Aralığı: | 50-60 Hz |
| Özellik: |
|
Teknik Çizimler ve Ölçülendirme
| Ürün Adı | A [mm] | B [mm] | C [mm] |
|---|---|---|---|
| KLEMENS-1 | 130 | 130 | 86 |
E Type Klemens Kutuları için Önemli Notlar
E Type KLEMENS-1 SERİSİ klemens kutularına opsiyonel olarak rakor eklenebilmektedir.
*** Siparişte bunların belirtilmesi ürünün siz değerli müşterilerimize eksiksiz ve zamanında ulaşma sürecini daha da hızlandıracaktır.
KLEMENS-1 SERİSİ herhangi bir ekstra değişiklik için bilgi verilmediği takdirde Kablo Giriş-Çıkış deliği (Rakor ve/veya Kör Tapa kullanılacak şekilde) açılmayacaktır. Ölçü verilmediğinde standart olarak 1/2″ olarak hazırlanmaktadır.
Kullanım Kılavuzu ve Garanti Kapsamları
Kullanım Kılavuzu ve Garanti Belgesi indirmek için tıklayınız…
Kullanım Kılavuzu ve Garanti Belgesi
İndirilebilir Ürün Dosyaları
E Type KLEMENS kutuları hakkında tüm verilere ulaşmak ve datasheet dosyasını indirmek için aşağıda bulunan linke tıklayınız…
KLEMENS-1 DATASHEET
KLEMENS-1 Serisi Exproof Pano Gruplarının atex sertifikasına ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
ÜRÜN ATEX SERTİFİKASI
Exproof Tüm Ürünlerimizin Özellikleri ve Teknik Dosyalarını barındıran kataloğumuza ulaşmak ve dosyayı indirmek için aşağıda bulunan linke tıklayınız…
